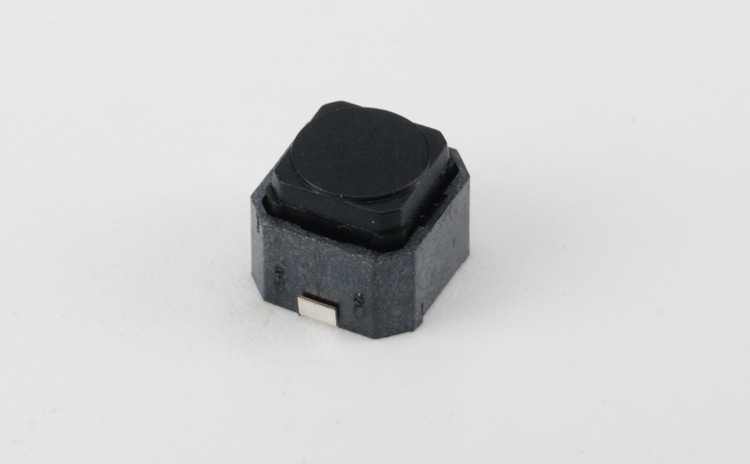

無聲開關輕觸開關，廣泛用于車載導航，汽車方向盤控制功能鍵，具有耐高溫，高壽命等特點
硅膠相比于鍋?zhàn)衅?，化學性質穩定，耐高溫，無聲，延長產品壽命，但也因此會增加輕觸開關生產制造成本，價格也相對比較高。

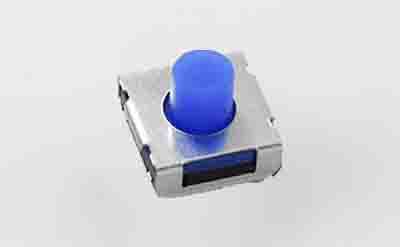

硅膠按鍵開關，按鍵+硅膠的基本結構，所以，按鍵的手感、特色等很大方面都取決于硅膠按鍵的設計。硅膠按鍵使用壽命可達到100萬次左右，其特點優：輕觸無聲、手感舒適、開關硅膠按鍵沒有異味，做工不變形，經久耐用,不掉色。質地軟硬兼可、立體感強、耐磨擦、抗老化作裝飾標品相。
硅橡膠是一種高活性吸附材料，屬非晶態物質，其化學分子式為mSiO2·nH2O。不溶于水和任何溶劑，無毒無味，化學性質穩定，除強堿、氫氟酸外不與任何物質發生反應。用其作為按壓開關，性能穩定，壽命延長。
汽車上使用的
硅膠型輕觸開關，存在以下問題無蓋與有蓋的輕觸開關容易出現夾死或無手感；按鈕與底座之間按壓不順暢；進膠ロ設置在底座的側面，從側面進膠，外表美觀效果不好，不符合現代消費者的審美觀。
實用新型內容針對上述技術中存在的不足之處，本實用新型提供一種有效防止使用時夾死或無 手感且外表美觀的硅膠型輕觸開關。為實現上述目的，本實用新型提供ー種硅膠型輕觸開關，包括按鈕、硅膠、接觸片和帶金屬端子的底座；所述底座上設有一容置部，所述硅膠和所述接觸片均容置在所述容置部?jī)?nèi)，所述硅膠通過所述接觸片與所述金屬端子連接，所述按鈕與所述底座固定連接形成四個折彎處，所述每個折彎處的兩端上均設有ー個導向小間隙和ー個逃位大間隙；所述底座的底部上設有ー進膠ロ。其中，所述按鈕的摩擦阻力系數與所述底座的摩擦阻力系數不相同。其中，所述進膠ロ為圓形進膠ロ。本實用新型的有益效果是與現有技術相比，本實用新型提供的硅膠型輕觸開關，按鈕與底座固定連接形成四個折彎處，四個折彎處上均設有ー個導向小間隙和ー個逃位大間隙，導向小間隙可以精密引導手按按鈕至有效的地方，逃位大間隙可以有效的防止按鈕卡死或者沒有手感；將進膠ロ設置在底座的底部上，可以使得外表美觀效果更好；按鈕的摩擦阻力系數與底座的摩擦阻力系數不相同，使得按鈕按壓效果更好。
權利要求1.一種硅膠型輕觸開關，其特征在于，包括按鈕、硅膠、接觸片和帶金屬端子的底座；所述底座上設有一容置部，所述硅膠和所述接觸片均容置在所述容置部?jī)?nèi)，所述硅膠通過所述接觸片與所述金屬端子連接，所述按鈕與所述底座固定連接形成四個折彎處，所述每個折彎處的兩端上均設有一個導向小間隙和一個逃位大間隙；所述底座的底部上設有一進膠口。
2.根據權利要求I所述的硅膠型輕觸開關，其特征在于，所述按鈕的摩擦阻力系數與所述底座的摩擦阻力系數不相同。
3.根據權利要求I所述的硅膠型輕觸開關，其特征在于，所述進膠口為圓形進膠口。
專利摘要本實用新型公開了一種硅膠型輕觸開關，包括按鈕、硅膠、接觸片和帶金屬端子的底座；底座上設有一容置部，硅膠和接觸片均容置在容置部?jī)?nèi)，硅膠通過接觸片與金屬端子連接，按鈕與底座固定連接形成四個折彎處，每個折彎處的兩端上均設有一個導向小間隙和一個逃位大間隙；底座的底部上設有一進膠口，按鈕的摩擦阻力系數與底座的摩擦阻力系數不相同。本實用新型提供的開關，按鈕與底座固定連接形成四個折彎處，四個折彎處上均設有一個導向小間隙和一個逃位大間隙，可以有效的防止按壓時按鈕卡死或者沒有手感；進膠口設置在底座的底部上，可以使得外表美觀效果更好；按鈕的摩擦阻力系數與底座的摩擦阻力系數不相同，使得按鈕按壓更加順暢。
