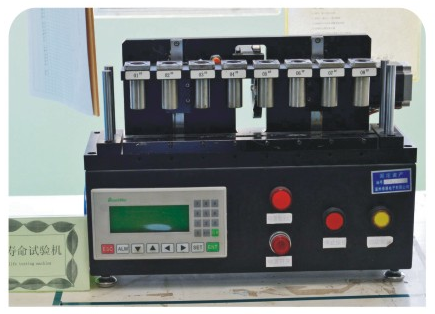

輕觸開關(guān)檢測是一個復(fù)雜的過程，我們需要通過檢測他的力度、行程、可焊接性、絕緣性能、接觸電阻、電流電壓已經(jīng)使用壽命等等一系列過程我們才能夠的獲得一個輕觸開關(guān)的好壞。

  一、檢測輕觸開關(guān)按力??

    在輕觸開關(guān)手柄的頂端面，按輕觸開關(guān)動作方向均勻地施加靜負荷，并測量兩次，取其平均值。測量誤差應(yīng)不大于15%。輕觸開關(guān)的按力應(yīng)在元器件規(guī)格書規(guī)定的范圍內(nèi).

  二、檢測輕觸開關(guān)耐壓??

    將AC250V(50Hz有效值)的試驗電壓加在開關(guān)相鄰而不相接的接點間以及接點與其他金屬件之間，保持1min.試驗期間應(yīng)無擊穿、飛弧、損傷、閃爍等現(xiàn)象，且漏電流不超過0.5mA.

  三、檢測輕觸開關(guān)行程??

    在輕觸開關(guān)手柄的頂端面，按輕觸開關(guān)動作方向均勻地施加允許的按力，用游標卡尺測量行程，測量誤差不大于15﹪.輕觸開關(guān)的行程應(yīng)在元器件規(guī)格書規(guī)定的范圍內(nèi)。??

  四、檢測輕觸開關(guān)可焊性??

    將焊接部位浸過助焊劑后，沿軸線方向浸入240~245℃的Sn96.5 Ag 3Cu0.5(RoHS物料)、235±5℃的Sn63pb37(非RoHS物料)的熔融焊錫槽中2~3s，本體距熔融焊料1.5mm，然后用3-10倍放大鏡觀察，浸入部分應(yīng)上錫明亮、光滑，只允許有少量分散的如針孔不浸潤或弱浸潤之類的缺陷，且這些缺陷不出現(xiàn)在同一位置.

  五、檢測輕觸開關(guān)絕緣電阻??

    在開關(guān)相鄰而不相接的接點間以及接點與其他金屬件之間施加電壓DC250±15V，測量誤差應(yīng)不大于10﹪。絕緣電阻應(yīng)大于100MΩ??

  六、檢測輕觸開關(guān)耐焊接熱??

    將試樣引腳浸過助焊劑后，沿軸線方向浸入265±5℃的Sn96.5 Ag 3Cu0.5(RoHS物料)、260±5℃的Sn63pb37(非RoHS物料)熔融焊錫槽中5±0.5s，本體距熔融焊料1.5mm。開關(guān)應(yīng)能經(jīng)受耐焊接熱試驗作用，試驗后，在正常條件下恢復(fù)30分鐘，開關(guān)應(yīng)能動作，電路轉(zhuǎn)換應(yīng)正常，引腳應(yīng)無機械損傷，外觀應(yīng)無明顯變化.

  七、檢測輕觸開關(guān)引腳強度??

    取開關(guān)一根引腳，使樣品處于正常安裝位置，沿引腳軸向方向施加9.8N的拉力，時間為10±1S.試驗后，引腳應(yīng)無脫落、破損、開關(guān)應(yīng)能動作。??

  八、檢測輕觸開關(guān)外觀尺寸??

    輕觸開關(guān)各部件加工良好，表面無銹蝕、油污及其他可見損傷;引腳電鍍良好、無銹跡、無氧化、無折斷、無彎曲;按鍵部分應(yīng)光滑、無毛刺、無突起，與本體結(jié)合牢固無松動;開關(guān)表面數(shù)字或字母標識清晰、完整。開關(guān)的結(jié)構(gòu)、安裝尺寸、外形尺寸應(yīng)符合元器件規(guī)格書要求，開關(guān)尺寸公差要求±0.2mm。??

  九、檢測輕觸開關(guān)功能動作??

    通以符合規(guī)格書規(guī)定的額定電壓和額定電流，通過指示燈來檢查電路的通斷情況，也可以使用接觸電阻試驗方法來檢查。開關(guān)的通斷應(yīng)準確、清晰，操作循環(huán)開關(guān)動作應(yīng)順暢、無卡滯現(xiàn)象，電路轉(zhuǎn)換正常。??

  十、檢測輕觸開關(guān)接觸電阻??

    用毫歐表測量開關(guān)觸點接通時的電阻值;有爭議時按國標規(guī)定加直流20mV(測試回路的開路電動勢)，100mA，測引出端的電壓降，推算出接觸電阻。輕觸開關(guān)要求≤0.03Ω.
