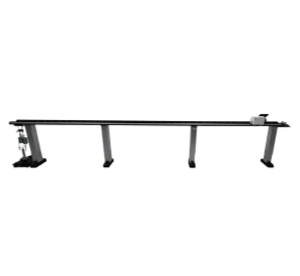

一、產品簡介
該檢定裝置可用來檢定鋼卷尺、鋼帶尺、鋼圍尺、纖維卷尺等常規量具的示值誤差；如配上零位校驗臺可對比檢定測深量油尺的零位偏差。
（剖面圖）
二、技術參數
有效工作基本長度：5 米(可任意接長至 50 米或者更長)
導軌直線度：≤0.3mm/m
工作臺靜摩擦力：≤4N
全刻線標準鋼卷尺：±(0.03+0.03L)mm
讀數顯微鏡：總放大倍率 20x，最小刻度值 0.01
三、基本配置
5米鋼卷尺檢定臺一臺（按每5m一段，可任意接長至50m)；
5米全刻線標準鋼卷尺1把：準確度±（0.03+0.03L)mm；
5kg重錘2只：工作時對標準尺和被檢尺施加拉力；
尺帶夾2只；
20倍讀數顯微鏡1個：準確度0.01mm，用于工作時讀取測量數據；
帶照明小滑車1臺：輔助讀數顯微鏡進行測量；
檢定臺標準配置：按有效工作長度5米設計，可任意接長至50米；
四、主要特點
1、臺架：臺面采用高精度導軌，直線性好，摩擦力小。臺面框架采用高強度鋁槽材制作，堅固耐用，分三段，保證水平性良好的同時，方便拆卸組裝，也便于今后延伸長度。腿架采用鋁型材連接45號鋼底座，堅實穩固，不易晃動?？烧{(diào)節腿腳，可以方便調節臺架的高度，提升臺架水平度。
2、夾持裝置：夾持裝置可在X軸方向和Y軸方向上的進行微調，可將標尺和被檢尺便捷對齊，并精確對零。含有兩個可調節壓緊裝置，可以牢固的夾持尺帶，夾持面采用含有一定彈性的塑料塊，增大了與尺帶的摩擦力，避免尺帶因加載砝碼而滑動，也避免損傷尺帶面。
一、產品簡介
該檢定裝置可用來檢定鋼卷尺、鋼帶尺、鋼圍尺、纖維卷尺等常規量具的示值誤差；如配上零位校驗臺可對比檢定測深量油尺的零位偏差。
（剖面圖）
二、技術參數
有效工作基本長度：5 米(可任意接長至 50 米或者更長)
導軌直線度：≤0.3mm/m
工作臺靜摩擦力：≤4N
全刻線標準鋼卷尺：±(0.03+0.03L)mm
讀數顯微鏡：總放大倍率 20x，最小刻度值 0.01
三、基本配置
5米鋼卷尺檢定臺一臺（按每5m一段，可任意接長至50m)；
5米全刻線標準鋼卷尺1把：準確度±（0.03+0.03L)mm；
5kg重錘2只：工作時對標準尺和被檢尺施加拉力；
尺帶夾2只；
20倍讀數顯微鏡1個：準確度0.01mm，用于工作時讀取測量數據；
帶照明小滑車1臺：輔助讀數顯微鏡進行測量；
檢定臺標準配置：按有效工作長度5米設計，可任意接長至50米；
四、主要特點
1、臺架：臺面采用高精度導軌，直線性好，摩擦力小。臺面框架采用高強度鋁槽材制作，堅固耐用，分三段，保證水平性良好的同時，方便拆卸組裝，也便于今后延伸長度。腿架采用鋁型材連接45號鋼底座，堅實穩固，不易晃動。可調節腿腳，可以方便調節臺架的高度，提升臺架水平度。
2、夾持裝置：夾持裝置可在X軸方向和Y軸方向上的進行微調，可將標尺和被檢尺便捷對齊，并精確對零。含有兩個可調節壓緊裝置，可以牢固的夾持尺帶，夾持面采用含有一定彈性的塑料塊，增大了與尺帶的摩擦力，避免尺帶因加載砝碼而滑動，也避免損傷尺帶面。
